Palstat CAQ - struktura a možné nasazení

Systém může být provozován v různých konfiguracích s různou škálovatelností dle požadavků a použití každého zákazníka.

Software je vyvíjen jako desktopový pro prostředí windows pomocí C# kdy CAQdesktop je hlavní klientská x68 aplikace. Tato je typicky spouštěna ze síťového uložiště klienty, kteří mají na ploše Windows pouze zástupce na hlavní "rozcestník" systému ./APL/Launcher.exe.

CAQservice (sys. service)
Popis: Windows x64, digitálně podepsáno, systémová služba.
Použití: Údržba indexů, spouštění plánovače pro sběr dat, správa LICencí a aktivací, odesílání notifikací na email nebo SMS, bezbečná distribuce konfigurací pro klienty
Komunikace: HTTP/S, SMTP, MSSQL, Listener 8001

CAQservice (IIS site/app)
Popis: Windows x64, digitálně podepsáno, IIS jako Site nabo App.
Použití: Údržba indexů, spouštění plánovače pro sběr dat, správa LICencí a aktivací, odesílání notifikací na email nebo SMS, bezbečná distribuce konfigurací pro klienty
Komunikace: HTTP/S, SMTP, MSSQL

CAQdesktop
Popis: Windows x86, digitálně podepsáno
Použití: Hlavní klientská část pro klienty a ovládání celého systému.
Komunikace: HTTP/S, SMB, MSSQL, CAQservice 8001 (Pouze pokud běží jako sys.service)

CAQapi
Popis: Windows x64, digitálně podepsáno, IIS jako Site nabo App.
Použití: Výměna dat pro externí systémy, nutné při použití CAQmobile
Komunikace: HTTP/S, MSSQL

CAQweb
Popis: Windows x64, digitálně podepsáno, IIS jako Site nabo App.
Použití: Využití vybraných funkcí systému Palstat přes webové rozhraní.
Komunikace: HTTP/S, MSSQL

OneSite - běžná kompaktní instalace

Většina zákazníků volí tuto možnost, kdy veškeré komponenty slučuje na jeden virtuální stroj. Toto řešení má výhody ve snadné správě a jednotné škálovatelnosti dle nastavení VM. Ne vždy je možné s ohledem na nutnost nákupu MSSQL Server licence. V takovém případě, může být využit již stávající MSSQL server, který společnost používá pro jiné potřeby.


+ Snadná instalace, provoz a údržba.
+ Vhodné pro většinu instalací.
+ Snadnější provoz sběru dat z lokálních zařízení RS232 / USB.
+ Snadnější napojení externích ERP.
+ Vše ve vlastní IT správě bez vlivu matky a externích IT.
- Nutnost dodateční licence MSSQL Server (pro plnou verzi) / MS Server.
- Zvýšené požadavky na hardware.

OneSite - komplexní instalace

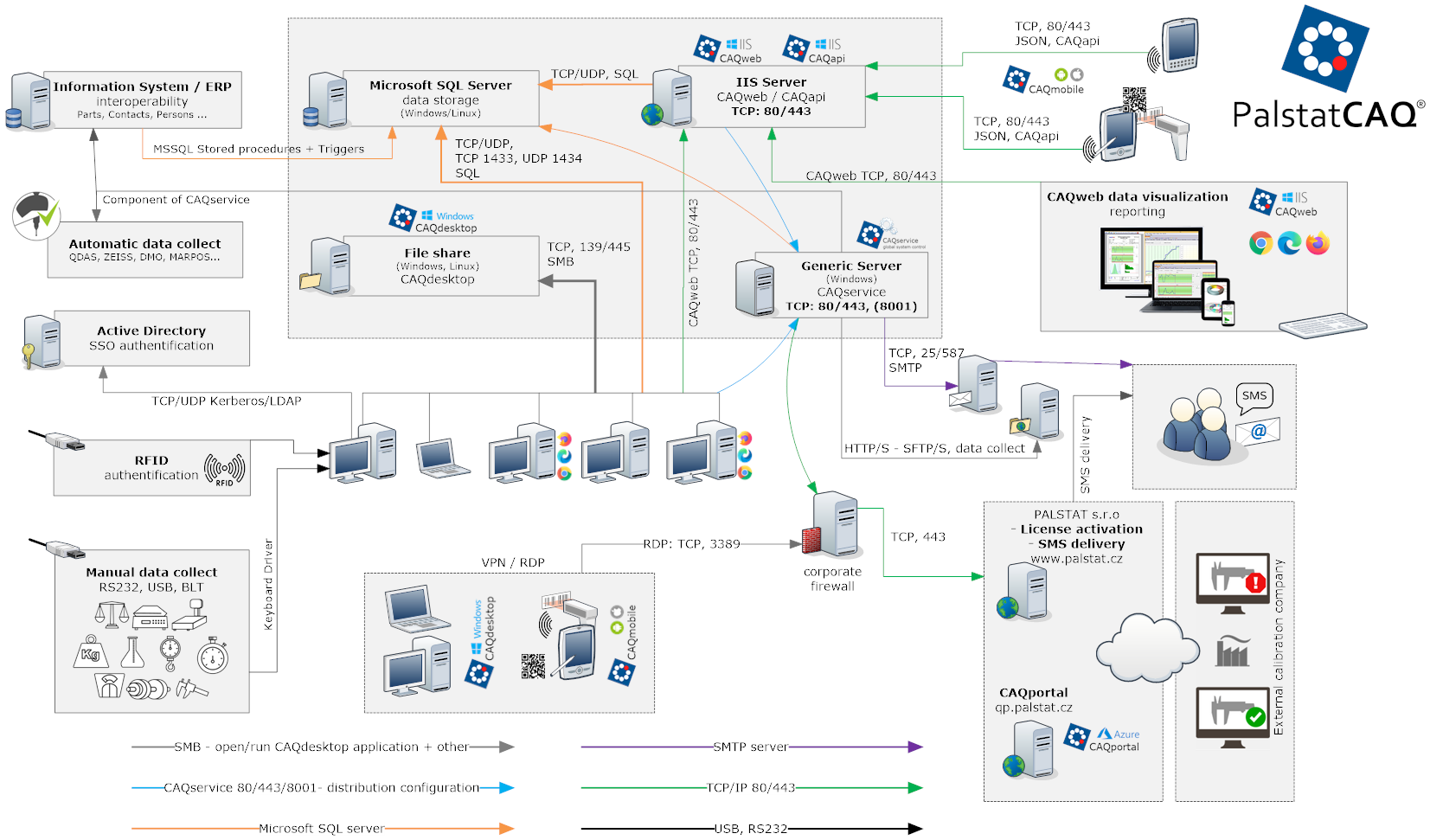

Následují vizualizace zobrazuje široké možnosti celého systému, který je takto využíván jen ve velkých korporacích, kde je využíváno všech jeho částí.
V ukázce jsou fyzicky odděleny jednotlivé komponenty (MSSQL, IIS, SMB share). Toto nasazení umožňuje samostatnou škálovatelnost každého stroje dle aktuálních požadavků. Vždy je možné jednotlivé komponenty slučovat dle požadavků.

Tato ukázka není běžnou a především vizualizuje možnosti napojení na externí komponenty (ERP, RFID, USB, RS232, AD SSO....)


+ Rozložení zátěže.
+ Využití stávající instalace MSSQL ve společnosti.
+ Využití stávajícího IIS a Share serveru.
+ Snadnější provoz sběru dat z lokálních zařízení RS232 / USB.
+ Snadnější napojení externích ERP.
+ Vše ve vlastní IT správě bez vlivu matky a externích IT.
- Komplikovanější nasazení a údržba.

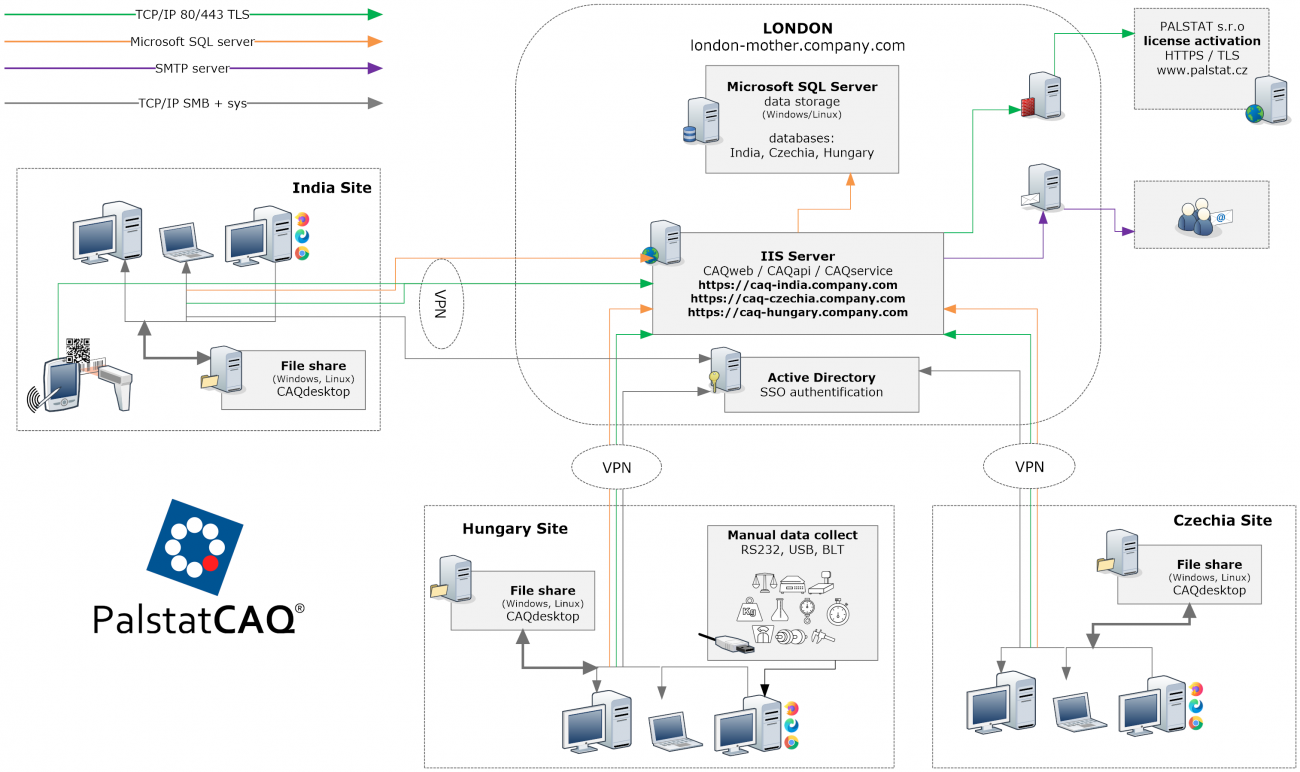

MultiSite - VPN

Řešení při nutnosti držení databázi na vzdáleném serveru matky a kombinující data z více lokací/instalací. Řešení vhodné v případě jistoty rychlého VPN spojení, je doporučeno umístění aplikací CAQdesktop v lokální síti každé pobočky pro optimalizaci rychlosti spouštění aplikací. Klade zvýšené požadavky na údržbu systému a aktuálost aplikací na každé pobočce, pro více informací pokračujte zde.


+ Snadnější správa řízení přístupů na úrovni vzdáleného přístupu.
+ Klíčová data z více lokací na jednom místě.
+ Snadnější provoz sběru dat z lokálních zařízení RS232 / USB.
- Obtížnější správa systému.
- Možný požadavek na dodatečné licencování VPN.
- Zvýšené požadavky na hardware pro obsluhu všech klientů.

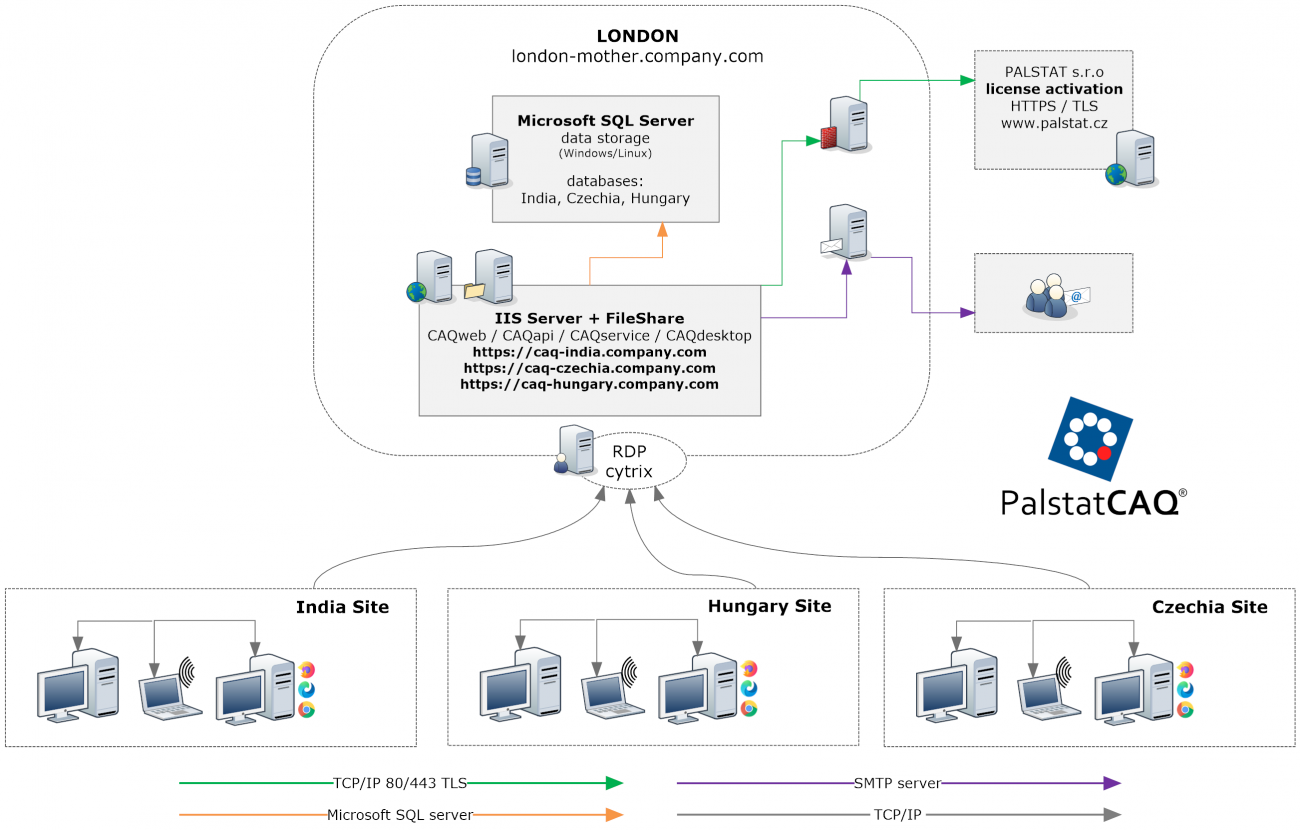

MultiSite - RDP/Cytrix

Řešení při striktním požadavku na držení veškerých dat na serveru matky.


+ Snadnější správa systému.
+ Snadnější správa řízení přístupů na úrovni vzdáleného přístupu.
+ Všechna data z více lokací na jednom místě.
- Požadavek na dodatečné licencování vzdáleného přístupu.
- Zvýšené požadavky na hardware pro obsluhu všech klientů.
- Problematické připojení sběru dat z lokálních zařízení a přesměrování USB/RS232 přes vzdálený přístup.

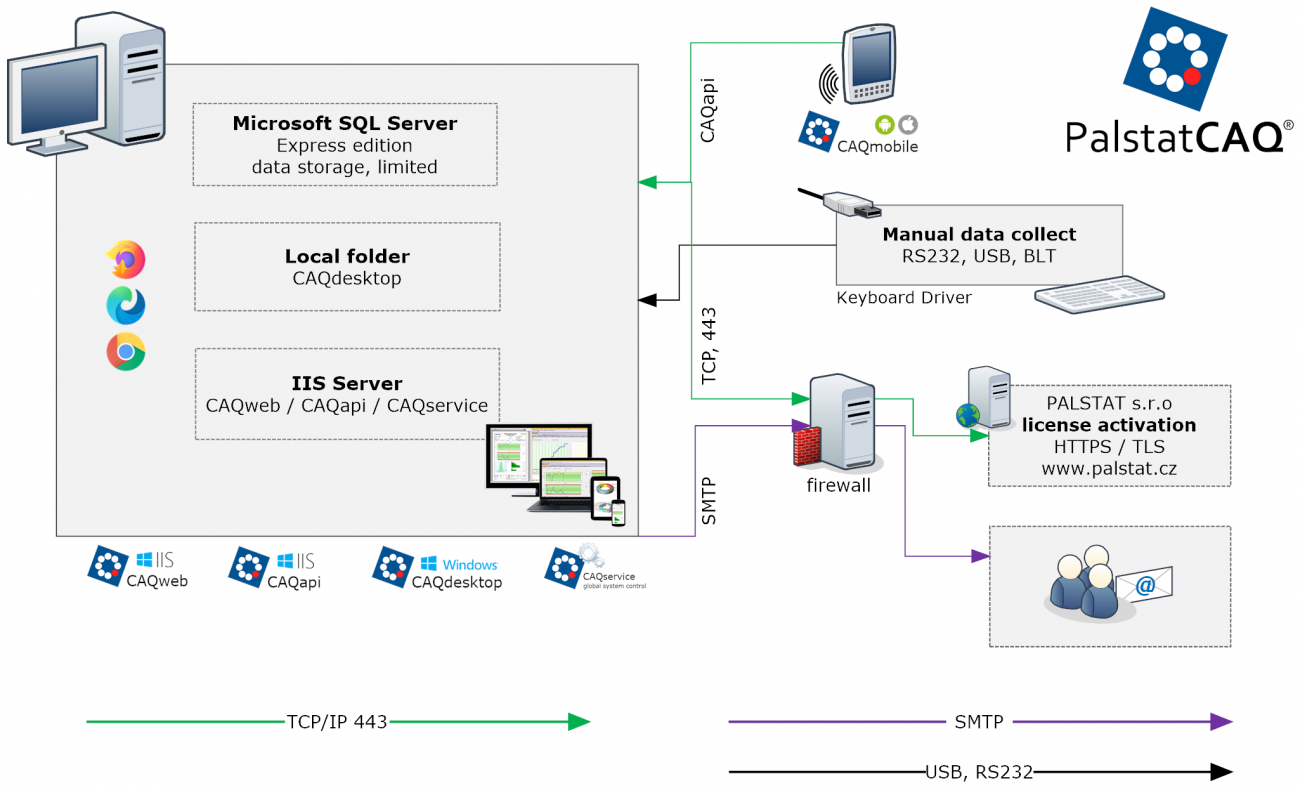

WorkStation

Řešení pro malé instalace s jednou LICencí.


+ Velice jednoduché, veškeré komponenty na jedné stanici.
+ Pro malé použití na jadné staniciPC.
+ Umožnuje také sběr dat a použití CAQmobile.
- Při použití na pracovní stanici nutnost řešit separátní zálohování MSSQL.
- Použití jen na jedné stanici.
